（HD3000N不具有485通讯功能和定时分压功能，HD4000都有。）

四、操作面板指示及参数设定说明

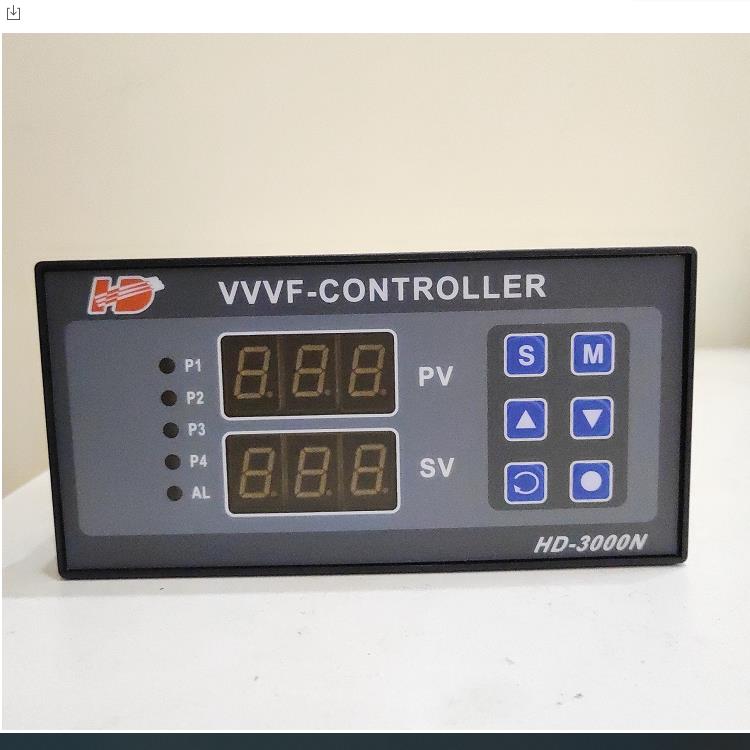

4.1  面板及按键:

pv窗口为测量值显示窗口，sv窗口为设定值显示窗口。"s"键为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"m"键和""键为参数翻页键；在正常工作状态，""键为显示方式转换键，用来转换显示压力值和输出频率值；"●"键为工厂保留测试键．

4.2  工作状态指示灯

四个泵工作状态指示灯p1、p2、p3、p4表示四台泵，当指示灯为绿色时表示对应泵工作在变频方式，当指示灯为红色时，表示对应泵工作在工频方式。当工作在第二压力（消防压力）状态时，al指示灯显示绿色；当缺水(停机)端子接通（端子9和端子12接通）时或由于系统超压保护停机时，al指示灯显示红色，同时控制器所有输出控制都停止，直到缺水（停机）状态解除（端子9和端子12断开）或系统压力恢复到设定值以下时，控制器重新开始工作。

4.3  参数的设定

正常运行状态下，按住"s"键3秒，当显示窗口显示“-.-.- -.-.-”时松开"s"键，进入参数设定状态，此时pv窗口显示参数项p00，sv窗口显示当前参数项的值。"m"键或""键为参数项翻页键，用来显示不同的设定参数项；按"▲"或"▼"键改变当前参数项的值，改变后的值将被自动存储在仪表的存储器中。当参数设定完成后，再按一下"s"键，仪表将返回正常工作状态下。此时如果p00=18，按"▲"和"▼"键将直接改变当前的压力设定值（p01的设定值）。在第二压力（消防）开关（端子10和端子

12）闭合时，sv窗口显示的是第二设定压力。 按"▲"和"▼"键将直接改变当前的第二设定压力值，第二压力也可以在p02中设定。 4.4 恢复系统参数出厂值

断电状态下按住”s”键不松手，开机上电，当显示窗口显示“-.-.- -.-.-”时松开"s"键，系统自动将所有参数恢复为出厂默认值。

 注意： 请把变频器模拟输入设为0-10v，起停及频率控制设为外部端子控制方式，变频器停机方式设为自由停车.

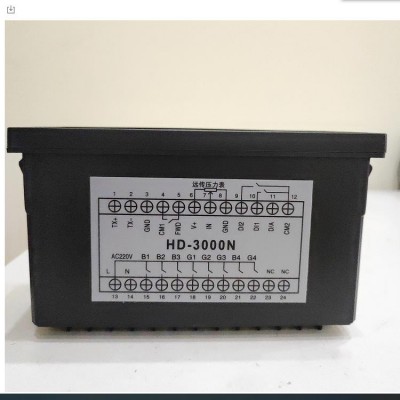

    HD3000N/HD-4000 型控制器接线端子说明：

1------TX+ (RS485通讯接口+)       2------TX –(RS485通讯接口-)

3------GND(信号地)                4------CM1(正转运行信号)

5------FWD(正转运行信号)          6------ V+ (远传压力表+5V)

7------IN(压力信号输入0-5V)        8------ GND(压力信号输入地)

9------ DI2(缺水或停机信号输入)     10------DI1(第二压力信号输入端)

11----- D/A (DC 0-10V输出)         12------ CM2(信号公共端2)

13----- N(AC 220V零线)          14------L( AC 220V火线)

15-----B1(1#变频运行触点)          16------B2(2#变频运行触点)

17-----B3(3#变频运行触点)          18-----G1(1#工频运行触点)

19-----G2(2#工频运行触点)        20-----G3(3#工频运行触点,泄压阀触点)

21-----B4(4#变频运行触点)        22-----G4(4#工频运行触点)

23-----NC(空端子)                 24-----NC(空端子)

于设定的压力值：即用水量增，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，“用多少水，供多少水”；采用该设备不需建造高位水箱，水塔，水质无二次污染，是一种的现代化建筑供水设备。

一、系统概述

HD3000N/HD4000系列微电脑变频供水/控制器是专为变频恒压供水系统和锅炉及换热系统而设计的电脑控制器，可与品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标

1.可编程设定多种泵工作方式，可拖4台泵循环启动；

2.可选配的RS485远程通讯接口，组态软件支持远程通讯；

3.参数调整和设定具有密码锁定及保护功能；

4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带电路，采用数字滤波措施，防止软件跑飞；

5.可接无源远传压力表、有源电压及电流型压力变送器；

6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;

7.具有压力传感器零点和满度补偿功能；

8.具有定时自动倒泵功能；

9.具有第二压力（消防压力）设定和控制功能；

10.具有缺水自动检测保护功能和外部输入停机保护功能；

11.系统控制时，具有超压自动泄水控制功能；

12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；

13.具有可选的定时自动开、关机控制功能；

14.具有小流量水泵睡眠控制功能；

15.具有手操器功能，可手动调节输出电压来控制变频器的频率；

16.可代替电接点压力表进行上、下限压力控制；
